高壓射流再液化系統

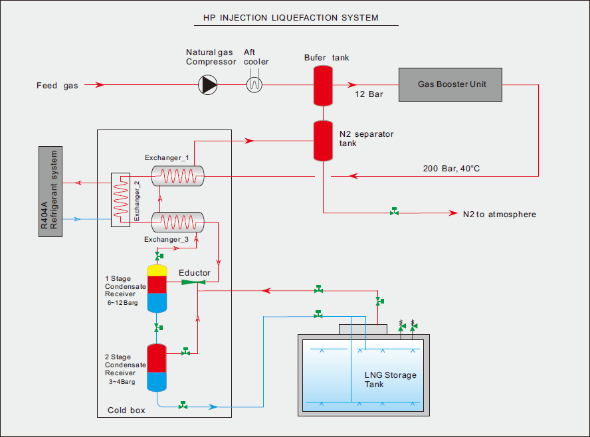

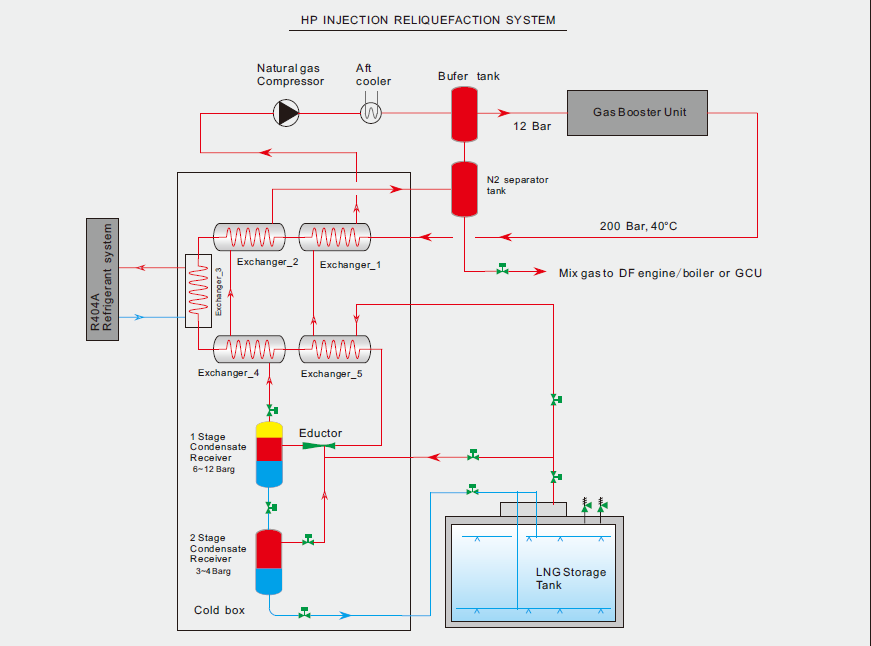

LNG儲罐內的蒸發氣經過多級壓縮后，增壓至20MPa以上，經過壓縮后的高壓氣體進入深冷設備（冷箱）內，依次在預冷換熱器，制冷劑蒸發器和換熱器中冷卻，隨后高壓、低溫的天然氣進入引射器進行膨脹，經過膨脹后形成的氣液混合物進入到氣液分離器中，LNG液體被分離出來進入LNG儲罐內，儲罐內的氣體則由引射器及BOG壓縮機吸出進行下一輪的壓縮制冷循環。

系統特點

● 系統工藝簡單,主要制冷部件為噴射器，其結構簡單，安全可靠，無需維護
● 模塊化設計，節省安裝空間
● 單位功耗約0.55~0.65KWh/kg LNG
● 適用于中小型LNG加注船以及LNG燃料動力船對儲罐BOG再液化的需求
